Le capteur d'évitement d'obstacles à capteur infrarouge IR est une solution peu coûteuse pour la détection d'évitement pour la robotique, la voiture intelligente et d'autres utilisations électroniques. Dans cette leçon, nous allons vous montrer comment fonctionne le capteur d'évitement d'obstacles et comment l'utiliser avec la carte ARDUINO  Uno.

Capteur infrarouge

Le  capteur infrarouge ou le capteur IR  a deux parties principales. Émetteur IR et récepteur IR. La responsabilité  de l'émetteur IR ou de l'émetteur infrarouge est la transmission des ondes infrarouges tandis que le travail du récepteur IR est de recevoir ces ondes infrarouges. Le récepteur IR envoie constamment des données numériques sous la forme de 0 (LOW) ou 1 (HIGH) à la broche V out du capteur.

Principe de fonctionnement

L'émetteur infrarouge envoie un signal infrarouge qui, en cas de surface réfléchissante (par exemple de couleur blanche), rebondit dans certaines directions, y compris celle du récepteur infrarouge qui capte le signal détectant l'objet.

les ondes infrarouge

Lorsque la surface est absorbante (par exemple de couleur noire), le signal IR n'est pas réfléchi et l'objet ne peut pas être détecté par le capteur. Ce résultat se produirait même si l'objet est absent.

Caractéristiques Techniques

• Voltage de fonctionnement: DC 3,3 V-5 V

• Intensité du courant ≥ 20mA

• Température de fonctionnement: －10 ℃ --> ＋ 50 ℃

• Plage de distance : 2-40 cm

• Interface IO: interface 4 fils (GND / Vcc / OUT / EN)

• Signal de sortie: tension TTL

• Mode d'hébergement: régulation de résistance multi-cercle

• Angle effectif: 35 °

• Taille: 41,7 * 16,7 mm

• Poids: 5g

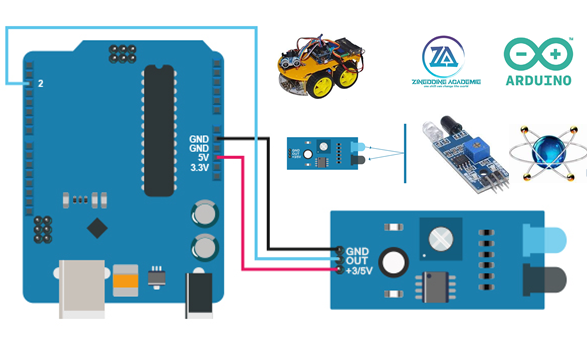

câblage du capteur avec carte ARDUINO

câblage du capteur

VCC - Vers VCC d'Arduino.

GND - Vers GND d'Arduino.

OUT – Vers entreé  d'Arduino.

les application du capteur Infrarouge

Voiture intelligent

 Eclairage automatique

 Robinet intelligent

 Porte intelligente

il y'a d'autre applications avec ce capteur

Notre application

on va ressayer de faire une simulation dune LED va allumer d'une manière intelligente a l'aide d'un capteur infrarouge dans logiciel ISIS , pour cela on a besoin dune bibliothèque du capteur infrarouge

pour télécharger la bibliothèque
InfraredSensorsTEP.HEX
InfraredSensorsTEP
InfraredSensorsTEP.LIB

le matériel

• ARDUINO UNO
• Capteur IR ou infrarfouge
• led

pour telecharger le code d'application

pour bien comprendre le capteur infrarouge ou lapplication en générale nous  vous laissons  un lien de notre chaine YouTube ,visitez la chaine et n'oubliez pas de faire j'aime pour la vidéo et abonnez vous dans la chaine
